太陽能輔助電動車車體設計

國立東勢高工【E2C發展方案-能源教育子計畫總覽1-2-1 太陽能輔助電動車
子計畫主持人:劉福田老師
參與學生:3D繪圖設計:100李嘉祐&陳平
製作動機
近來,全球面臨石油危機,為了響應節能減碳,還有市場需求,有些大廠牌也陸續製作油電車並且生產出來,所以我們決定製作電動車。

而這項專題製作,也可以加強自身專業,例如差速器,如果沒有實際看到,光憑課本上的說明與圖片略嫌不夠,還有轉向機構的連趕機構,因此這項專題也大大增強了我們專業能力

設計過程
在設計的過程中,不單單只是創意與構想,還要能符合現實需求,為了尋找現有的材料參考,蒐集各種網路的資料,除了尺寸設計必須符合現實尺寸外,還要考慮材料強度。

修改最多次的是轉向機構,必須計算特殊的角度,就連零件的長短尺寸也馬虎不得,只要稍微修改一點尺寸,就幾乎要再重新組裝一遍。
傳動機構



當轉向機構要左轉時,左邊的輪胎角度要大,右邊的輪胎角度要小,這樣才可以達到有效的左轉彎



當轉向機構要右轉時,右邊的輪胎角度要大,左邊的輪胎角度要小,這樣才可以達到有效的右轉彎



當馬達啟動後,馬達經由小鏈輪帶動鍊條再帶動大鏈輪,此時大鏈輪會帶動傳動軸一起轉動這樣車子就可以行動了。

後輪軸,理論上是要加裝差速器,但是我們在市面上找不到單賣的小型差速器,所以我們就設計成單邊動力傳動,當遇到轉彎時,右邊的傳動軸因為沒有受到馬達的力量所以可以自由的改變轉速,右轉時右邊的轉速會變慢,左轉時右邊的轉速會變快,這就是我們所設計的簡易差速系統



製作心得
n
當初要做這項專題時,我們都很傷腦筋,因為所有東西都要自己設計,包括各個角鐵的長度,車身的大小等等,有時候我們會為了某些零件的設計會有爭執。
n
我們遇到最困難的問題就是轉向機構方面的設計了,從無到有,歷經了三四個禮拜和不斷的參考影片,才把大概的雛型設計出來,後來也有更改設計,原本轉向機構是放在車體外的,後來因為賴鴻洲老師的提示,把機構放在外
面怕會因碰撞而毀損,所以才把轉向機構擺進車體內部。
By 陳平 李嘉祐

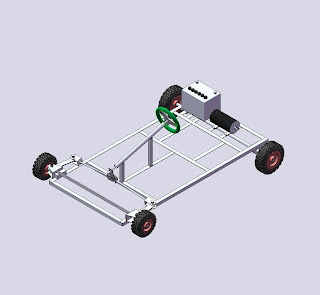

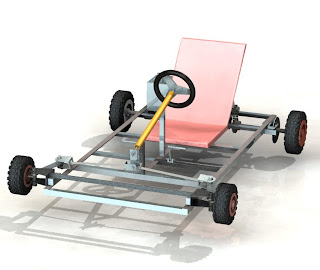

電動車設計圖:新增座椅 傳動與剎車 及修正轉向機構 20110429

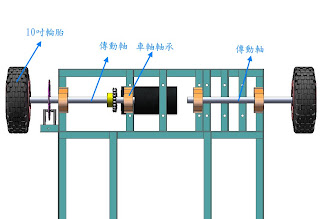

車體與四輪安裝,傳動機構 繪圖與設計:李嘉祐 陳平 指導老師:盧宏男 劉福田

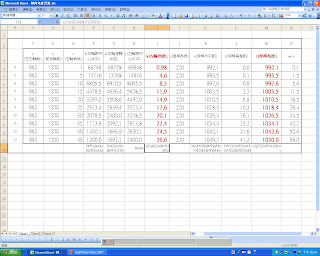

右輪偏轉與左輪偏轉之角度計算與浮桿設定



轉向機構與計算代號(100/01/23)

右輪偏轉45度時之浮桿設計

右輪偏角度30時之浮桿設計

前輪轉向設計圖(100/01/18)
前輪設計目的為轉向,因此使用四連桿運動之原理,使兩輪轉向角度之垂直線剛好與後輪同一條線上。

    高三專題製作-太陽能輔助電動車 設計者:三製圖李嘉佑&陳平同學

    指導老師:劉福田老師(方案子計畫主持人)

  1. 電動車輪軸設計(垂直式):此方式迴轉軸固定於機架上即可將車輪固定,若需轉向將連桿與轉向固定孔接合即可。


  1. 電動車的迴轉需要前輪偏轉角度在與後輪中心延長線上並交於一點,此點為迴轉半徑之中心,敬請賜教********************於製圖科設計中。

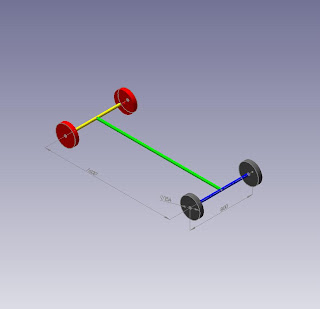

  1. 這是電動車車體設計尺寸,兩輪距離800mm,前後輪距離1600mm 輪徑254mm。歡迎共同設計並給意見,

1 則留言:
